А есть специалисты по системам заземления? Судя по данной картинке, тут не TNC-S, а TN-TT

Я не специалист, но что такое "TN-TT"? Разве TN и TT (и IT ещё) не взаимоисключающие?

По картинке всё равно, кмк, не понять, потому что неизвестно доподлинно, как чёрный кабель разведён до этого щитка.

Eugene Pakhomov 2026-04-13 13:19 UTC

А есть специалисты по системам заземления? Судя по данной картинке, тут не TNC-S, а TN-TT

А, блин, приход же сверху, я слепой. Это ж просто TT тогда.

OLEG Pjktu 2026-04-13 13:20 UTC

А есть специалисты по системам заземления? Судя по данной картинке, тут не TNC-S, а TN-TT

Это же какой-то промежуточный щиток?

Где-то должен быть счётчик, и, скорее всего, туда приходит заземление и там система выравнивания потенциалов.

OLEG Pjktu 2026-04-13 13:21 UTC

А, блин, приход же сверху, я слепой. Это ж просто TT тогда.

Приходит сверху уходит снизу это обычай. Не факт, что придерживаются в данном случае.

Eugene Pakhomov 2026-04-13 13:22 UTC

Приходит сверху уходит снизу это обычай. Не факт, что придерживаются в данном случае.

У меня в вводном так, да, а внутри уже наоборот - и глаз замылился. :)

Eugene Pakhomov 2026-04-13 13:23 UTC

Это же какой-то промежуточный щиток? Где-то должен быть счётчик, и, скорее всего, туда приходит заз...

Гадаю по картинке - край деревяшки сверху и есть основа под счётчиком. Счётчик сразу до щитка на картинке.

Batkovich Dmitry 2026-04-13 13:26 UTC

А, блин, приход же сверху, я слепой. Это ж просто TT тогда.

Может и не сверху. Сверху видно, что кабель земляной заподлицо отчикан. А снизу на земле табличка висит

OLEG Pjktu 2026-04-13 13:26 UTC

Гадаю по картинке - край деревяшки сверху и есть основа под счётчиком. Счётчик сразу до щитка на кар...

У меня на стене дома есть такой щиток которому по факту только УЗИП стоит.
(ну тут ещё по моему узо)

Потому что в итоге основной ввод оказался на границе участка в отдельный бетонной будочке.

А внутри дома есть большой щиток в котором все другие автоматы.

Eugene Pakhomov 2026-04-13 13:28 UTC

Может и не сверху. Сверху видно, что кабель земляной заподлицо отчикан. А снизу на земле табличка ви...

Так для нагрузки же нужна земля - если сверху это в дом, то откуда земля в доме?

Отчикан может быть потому, что был только кабель PE+N, а просто N не было.

NightWatch 2026-04-13 13:29 UTC

Гадаю по картинке - край деревяшки сверху и есть основа под счётчиком. Счётчик сразу до щитка на кар...

всё верно, вверху 3 автомата и счётчик

Batkovich Dmitry 2026-04-13 13:30 UTC

Так для нагрузки же нужна земля - если сверху это в дом, то откуда земля в доме? Отчикан может быть...

Значит снизу отдельно земл - это ввод земли? Там, где стальная табличка висит

NightWatch 2026-04-13 13:30 UTC

Это же какой-то промежуточный щиток? Где-то должен быть счётчик, и, скорее всего, туда приходит заз...

до счётчика приходит кабель со столба - 3 фазы и нейтраль

Eugene Pakhomov 2026-04-13 13:31 UTC

Значит снизу отдельно земл - это ввод земли? Там, где стальная табличка висит

Да, у меня 1-в-1 так же сделано.

NightWatch 2026-04-13 13:31 UTC

Значит снизу отдельно земл - это ввод земли? Там, где стальная табличка висит

да

Batkovich Dmitry 2026-04-13 13:31 UTC

Да, у меня 1-в-1 так же сделано.

Тогда все сошлось. Меня сматил ввод нейтрали снизу

NightWatch 2026-04-13 13:31 UTC

Да, у меня 1-в-1 так же сделано.

т.е. и у вас - TT?

Eugene Pakhomov 2026-04-13 13:32 UTC

т.е. и у вас - TT?

Насколько я сам смог сделать вывод - да. :)
Пристально вглядывался, когда разбирался, и не нашёл отличий между реальностью и тем, что есть в описаниях и на схемах TT.

NightWatch 2026-04-13 13:33 UTC

Насколько я сам смог сделать вывод - да. :) Пристально вглядывался, когда разбирался, и не нашёл отл...

я нигде не нашёл разделения PEN на PE и N - везде PE отдельно

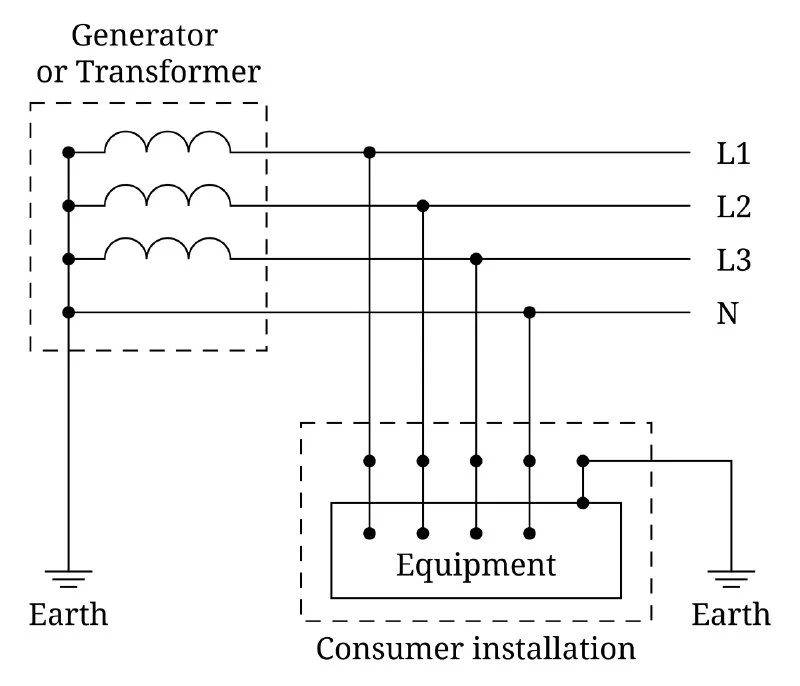

Eugene Pakhomov 2026-04-13 13:34 UTC photo

я нигде не нашёл разделения PEN на PE и N - везде PE отдельно

Так это разделение как раз в TN-C-S предусмотрено.
А в TT - от трансформатора 3P+N, а PE уже на клиенте, как на картинке.

Batkovich Dmitry 2026-04-13 13:38 UTC

Так это разделение как раз в TN-C-S предусмотрено. А в TT - от трансформатора 3P+N, а PE уже на клие...

Я ж верно понимаю, что это накладывает необходимость иметь полноценный контур защемления у себя? Эти штыри вглубь земли и все остальное?

NightWatch 2026-04-13 13:39 UTC

У меня на стене дома есть такой щиток которому по факту только УЗИП стоит. (ну тут ещё по моему узо)...

это фото нового ввода у моего дома, раньше был подземный через землю соседа, теперь собственный столб и ввод по воздуху, в данном случае на фото это первые устройства после 3х автоматов и счётчика от EAC

NightWatch 2026-04-13 13:39 UTC

Я ж верно понимаю, что это накладывает необходимость иметь полноценный контур защемления у себя? Эти...

да, у меня аж 3 штыря загнаны

NightWatch 2026-04-13 13:42 UTC

Я ж верно понимаю, что это накладывает необходимость иметь полноценный контур защемления у себя? Эти...

а вот этого то и нет, есть только RCBO на подогрев воды и насосы которые в отдельном помещении

Batkovich Dmitry 2026-04-13 13:43 UTC

а вот этого то и нет, есть только RCBO на подогрев воды и насосы которые в отдельном помещении

Все остальное - это я имел ввиду проверку этого контура приборами. Связка штырей, треугольники и остальное))) тема локального заземления мне никогда не давалась к пониманию

NightWatch 2026-04-13 13:44 UTC

Все остальное - это я имел ввиду проверку этого контура приборами. Связка штырей, треугольники и ост...

EAC всё проверил при приёмке, тут всё ok

Batkovich Dmitry 2026-04-13 13:45 UTC

EAC всё проверил при приёмке, тут всё ok

Точно. Они ж все проверяют

Ярослав 2026-04-13 13:48 UTC

удивляет что SPD (УЗИП) висит за вводным и за УЗО, это прям мощно
чтобы если сработает то наверняка чтонибудь не расцепилось
схему вижу ТТ, радует сечение заземляющего проводника

NightWatch 2026-04-13 13:55 UTC

удивляет что SPD (УЗИП) висит за вводным и за УЗО, это прям мощно чтобы если сработает то наверняка ...

пишут что для TT так и должно быть - SPD идёт после главного RCBO

Ярослав 2026-04-13 13:56 UTC

пишут что для TT так и должно быть - SPD идёт после главного RCBO

в таком случае и автомат и узо должны иметь соответствующую расцепляющую способность
в чем я тут совсем не уверен

NightWatch 2026-04-13 14:02 UTC

в таком случае и автомат и узо должны иметь соответствующую расцепляющую способность в чем я тут сов...

у SPD - 20kA, у EAC номинал 32A, у RCBO - тоже 32A

Ярослав 2026-04-13 14:04 UTC

у SPD - 20kA, у EAC номинал 32A, у RCBO - тоже 32A

у ЕАС и RCBO надо тоже смотреть ток расцепления при КЗ - теже 20кА или сколько
а там может оказаться меньше
может вообще 6 или 10 кА будет

Ярослав 2026-04-13 14:08 UTC

ну и тип SPD в данном месте установки должен быть первый по местному кодуксу
Type 1
если SPD стоит уже в доме рядом с нагрузкой то Type 2 / Type 2+3

NightWatch 2026-04-13 14:11 UTC

ну и тип SPD в данном месте установки должен быть первый по местному кодуксу Type 1 если SPD стоит...

на SDP в отдельных квадратиках T1 T2

Ярослав 2026-04-13 14:13 UTC

норм

Batkovich Dmitry 2026-04-13 14:20 UTC

Счас накину.
Еще говорят, что перед spd не mcb должны стоять, а плавкие вставки.
Так что я б не парился. Все оно сработает более менее

Ярослав 2026-04-13 14:22 UTC

Счас накину. Еще говорят, что перед spd не mcb должны стоять, а плавкие вставки. Так что я б не па...

врут, расцепляющая способность в килоамперах должна соответствовать SPD

Ярослав 2026-04-13 14:23 UTC

и кстати у плавких вставок она тоже есть, и она не бесконечная

Batkovich Dmitry 2026-04-13 14:24 UTC

врут, расцепляющая способность в килоамперах должна соответствовать SPD

Или не врут. Там дело в индукции от катушек в автоматах при прохождении кратковременного импульса от грозы
Но эт я счас начитался всего.

Ярослав 2026-04-13 14:25 UTC

Или не врут. Там дело в индукции от катушек в автоматах при прохождении кратковременного импульса от...

два пути
1. берем читаем кодекс, вопрос закрывается
2. спорим о здравом смысле

Ярослав 2026-04-13 14:25 UTC photo

No text content

Ярослав 2026-04-13 14:27 UTC photo

No text content

Ярослав 2026-04-13 14:28 UTC photo

у меня SPDA поставлен и вопрос сразу закрыт https://www.se.com/il/en/product/A9L16300/iquick-prd8r-modular-surge-arrester-3-poles-+-n-350v-with-remote-transfer/

Ярослав 2026-04-13 14:29 UTC

Isccr 25кА
