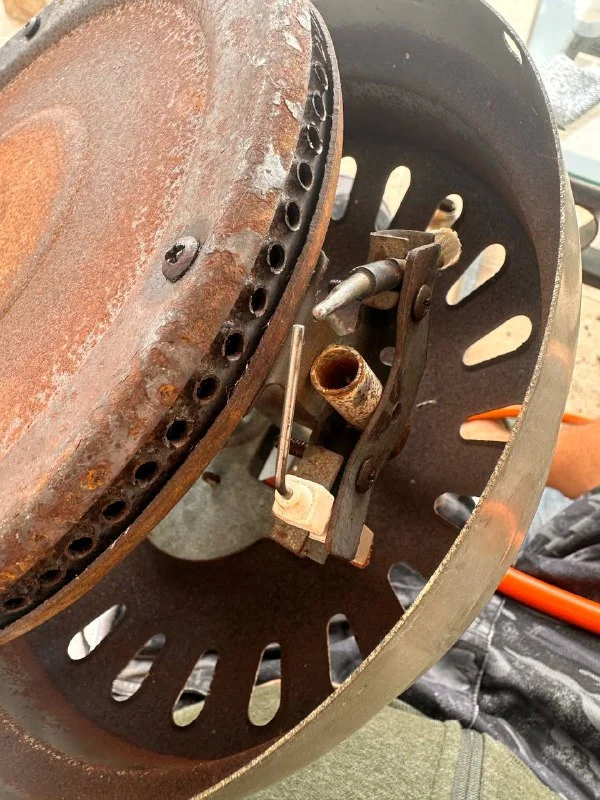

Достался газовый уличный обогреватель, грибок. Разобрал, все от пыли и говна почистил. Но не помню/не понимаю, как собрать эту деталь?
Мож кто подскажет…

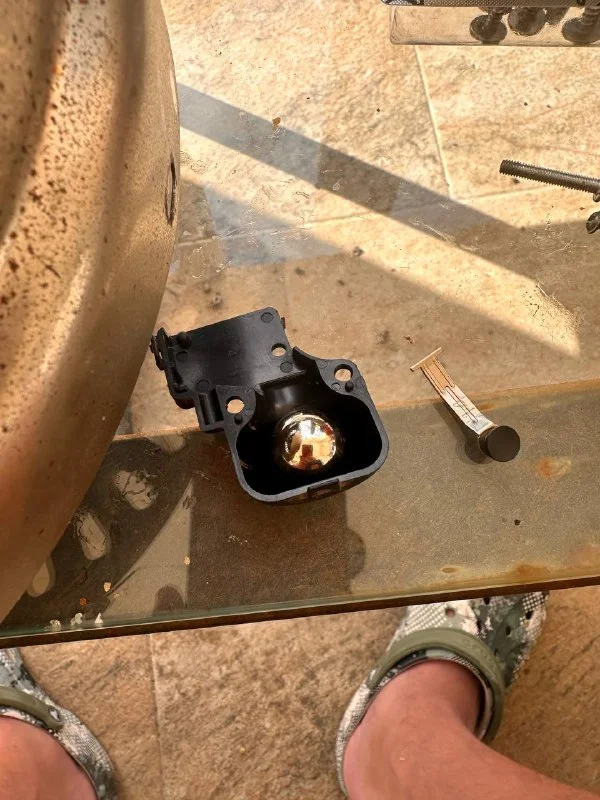

Не знаю, в чём суть, но выглядит так, будто блестящий шар может двигаться из-за чего-то (Поток газа? Уровень жидкости?).
Его движение может давить на блестящий рычаг с чёрной пипкой - как раз на чёрную пипку.

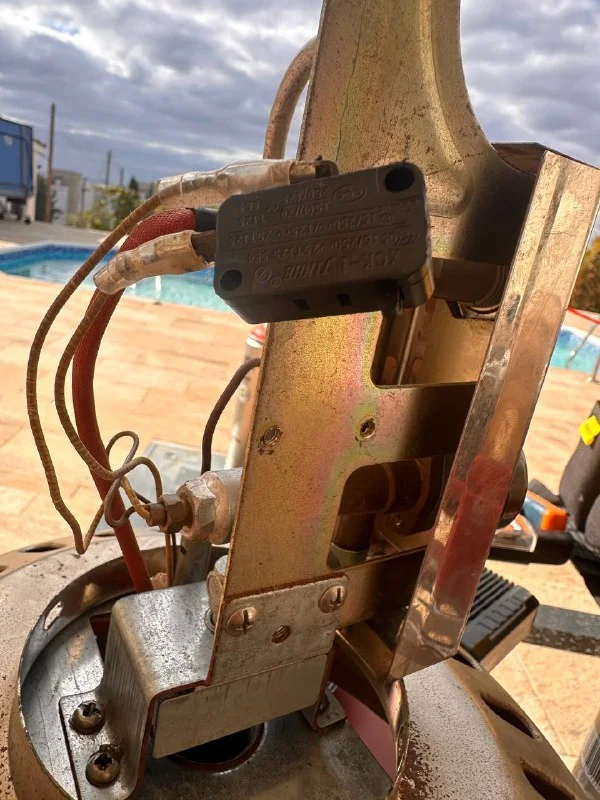

А сам рычак уже блестящей частью давит на чёрный выступ на второй фотке - на кнопку.

Соответственно, два маленьких лепестка на рычаге - ось его вращения.

Что можно сказать по фото (в общих чертах)

На снимке видно:

пластиковый корпус с металлическим шариком внутри — похоже на узел пьезоподжига / датчик наклона (anti-tilt) или элемент системы безопасности;

рядом — шток/кнопка с пружиной, который обычно работает в паре с этим корпусом;

такие узлы калиброваны и собираются в строгой ориентации, иначе обогреватель либо не запустится, либо станет опасным.

Основные риски

❗️ неправильная сборка → газ подаётся без контроля пламени

❗️ отключение или заклинивание датчика → обогреватель не отключится при падении

❗️ утечка газа → реальный риск пожара или взрыва

Что делать правильно

Найти точную инструкцию производителя

Посмотри модель и бренд на корпусе обогревателя (шильдик снизу или сзади)

Ищи:
Brand Model service manual или exploded view

Проверить, является ли узел заводским модулем

Во многих моделях он неразборный и меняется целиком

Если инструкции нет

Лучшее решение — сервисный центр или сертифицированный мастер по газу

До сборки

❌ не подключать к газу

❌ не тестировать «на глаз»

❌ не фиксировать пружины/шарики клеем или подручными средствами

Если хочешь, я могу помочь безопасно:

определить точно, что это за узел (нужны бренд и модель обогревателя);

найти официальный мануал или взрыв-схему;

сказать, подлежит ли эта деталь ремонту или только замене.

Напиши модель обогревателя (или пришли фото шильдика) — это самый безопасный следующий шаг.

Все так и есть, в закрытом состоянии и без грязи шарик начинает двигаться, бьет по лапке, она по кнопке)

Тогда я не понимаю, в чём проблема. :)
Кнопка крепится к кожуху шарика, кожух крепится к корпусу всего устройства, судя по всему. Осталось только найти болты, сложить всё в верном порядке, закрутить.

Не, теперь то все ок, просто не было уверенности, что там точно все детали есть

А, а что шариком-то двигает? За что этот выключатель отвечает?

Непонятно….
И непонятно, почему при подключенном баллоне не идет газ отсюда вообще

Там снизу термоклапан похоже, ручку надо скорее всего нажать и повернуть и держать, пока не нагреется датчик

А от чего он должен нагреваться?

От горящего пламени. Или газ совсем не подается? Даже если ручку нажать и повернуть?

Вообще никак не идет, из под этой уже вонять начинает

Из под нее никак не должно вонять, у вас не в порядке редуктор или баллон

Да все ток купленое

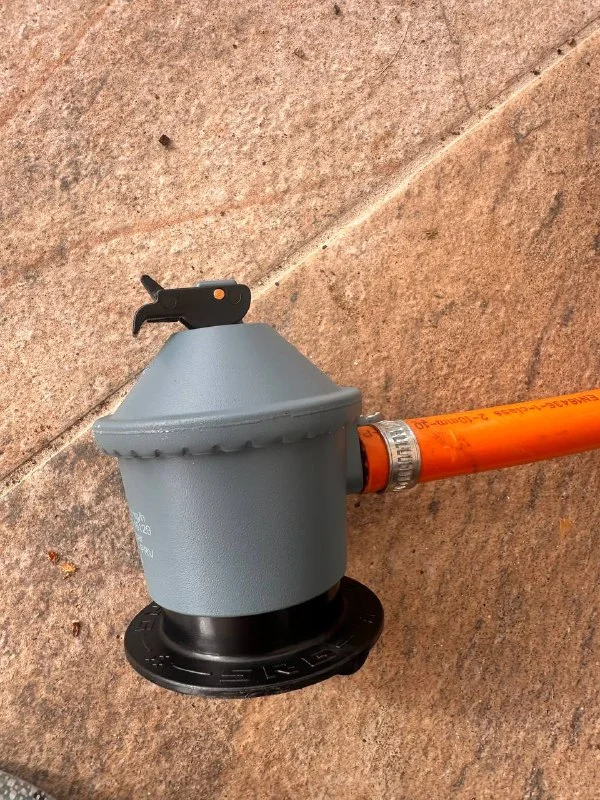

Редуктор то правильно посажен? Эти часто с усилием усаживаются, там шарики которые прожать надо

Не до конца защелкнули?

Зажимаете пальцами уши вверх (кольцо) и насаживаете редуктор на баллон плотно, отпуская кольцо, должны продавить так, чтобы шарики выпали в желоб и редуктор зафиксировался, а кольцо вернулось в крайнее положение, как было изначально.

Проверил, защелкнуто, включено на баллоне, с другой стороны шланга газ идет как надо

В сам обогреватель не заходит почему-то

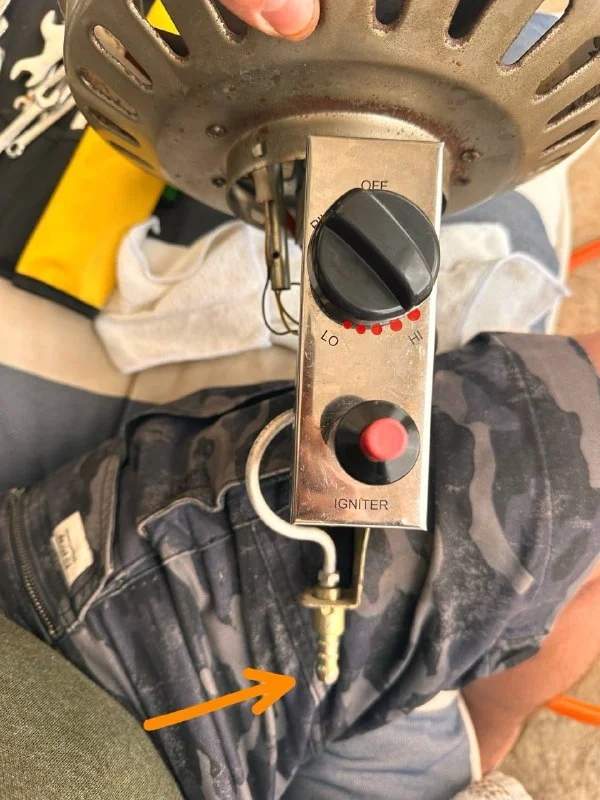

Кнопку / крутилку запуска у обогревателя покажите.

Ну из под редуктора 100% вонять не должно. А вот с обогревателем уже вопрос. Надо смотреть что там с вентилем у него.

Искра точно есть

В сборе и там должна быть надпись.

На off, на пилот ставил-пофиг

Моя Идея в том что там крутилка с 3 состояниями. Вкл / выкл / зажигание.
Зажигание это повернуть и держать нажатым. Иногда если искры не хватает поджечь зажигалкой с супер длинным носиком.

Не в сборе оно не будет штатном работать из-за функций безопасности.

Ну и может ещё тупо форсунка забилась

Продувается нормально кстати. А вот вопрос: в такм положении крутилек, если дуть в нижний коннектор-воздух свободно должен идти или нет?

Ну по идее свободно, если доп системы защиты нету

Если это прям первая подача газа - нет. У вас наверху явно торчит датчик пламени, а значит в таком положении если дуть - дуться не должно. Нужно рукоятку надавить скорее всего.

Поздно…

Ну вот теперь можно и подуть

Ну вот не дуется все равно)
Даже при выжатом поршне в самую глубину

Ну то есть дуется, но с очень большим усилием

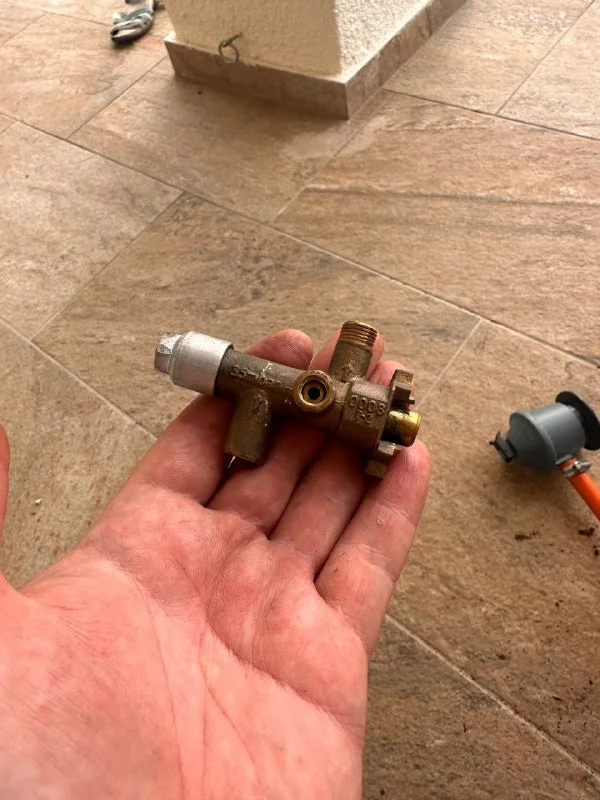

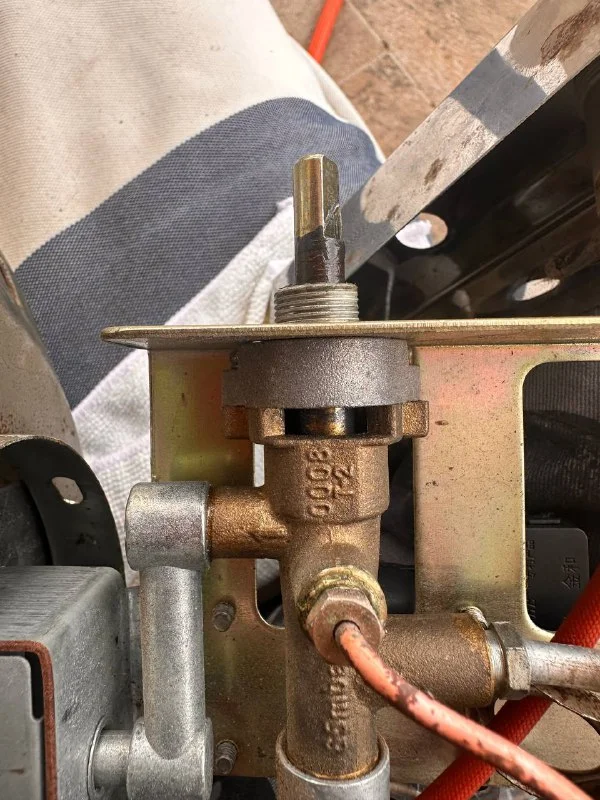

Ну там вполне может оказаться и клапанчик. Надо гуглить по маркировке вентиль.

Разобрать, помыть, почистить, собрать-пока таков план

так, ну что то с ним явно, не работает он как надо.
Где такое найти в Пафосе, вдруг кто знает

ну или забить, ибо он на амазане 53 евро+доставка)
А в суперхоуме такой же новый обогреватель стоит за 99 евро, хаха)
